TV-Halter-vertikal verschiebbar

Nachdem unser "Outdoor"-Fernseher an einer provisorischen Halterung permanent auf der Terrasse im Weg stand, haben wir uns dafür entschieden, diesen in unserer Freizeitbox so zu verbauen, dass er einerseits mit wenig Aufwand herausgeholt werden kann und andererseits aber den nutzbaren Stauraum in der Box nur unwesentlich verringert.

Wir haben lang überlegt und im Internet recherchiert ... es gibt zahlreiche Möglichkeiten - von voll elektrisch mit Fernbedienung bis klappbar mit WLAN-Steuerung. Wir haben uns letztendlich für eine einfache, rein mechanische Variante entschieden, da diese nicht nur die preiswerteste sondern auch die am langlebigsten anmutende Variante ohne überflüssigen Technikkram zu sein scheint..

Gesamtkosten: ca. 70€ und ein paar Stunden Arbeit!

Teleskop-Möbelfuß Expand

Wie bereits erwähnt, sind die tragenden, verschieblichen Elemente verstellbare Tischfüsse aus dem Baumarkt. Diese haben den Vorteil, dass neben dem ausreichend hohen Tragvermögen auch eine einfach Klemmtechnik zum fixieren des Fusses an beliebiger Höhe vorhanden ist.

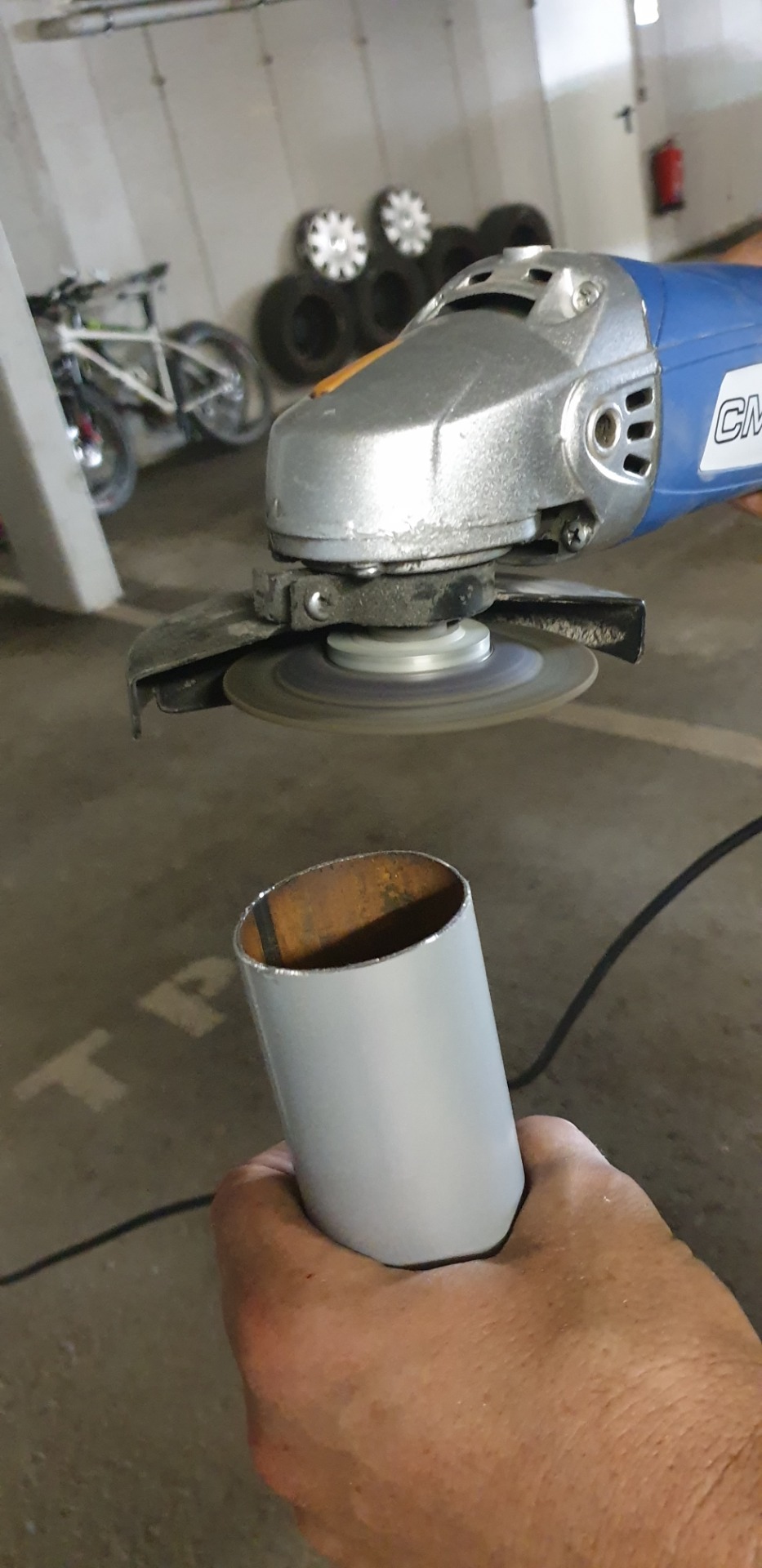

Leider waren die Füsse für unsere Box etwas zu lang, sodass die Beine komplett auseinandergenommen und gekürzt werden mussten. Dies erfolgte mit einer Flex.

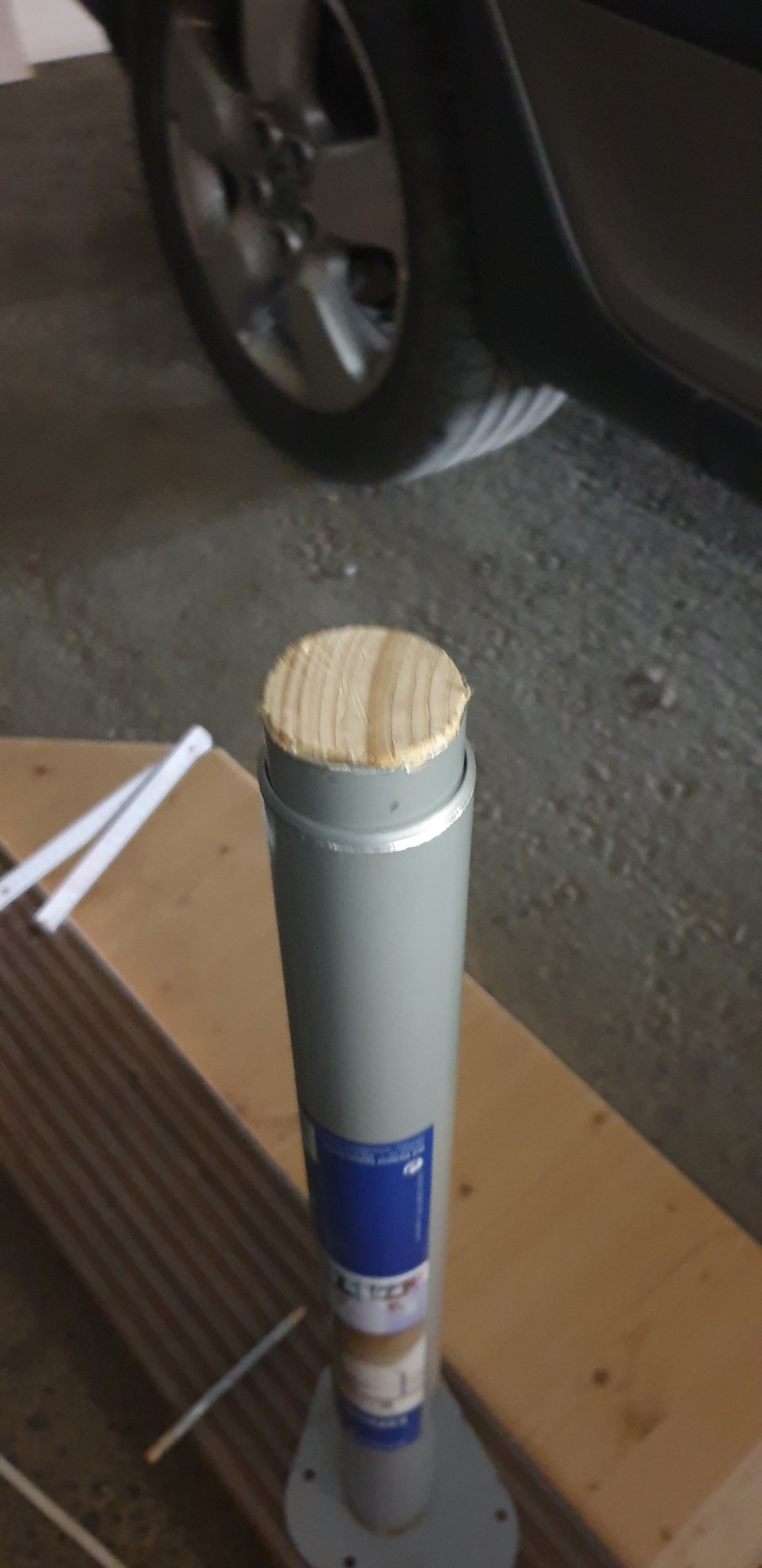

Holzdübel

Nachdem die Beine auf das erforderliche Maß gekürzt wurden, mussten "Holzdübel", welche nur auf Reibung tragen hergestellt werden. Dazu wurden die Holzkeile erst mit der Säge und in weiterer Folge mit dem Hobel so bearbeitet (geringfügiges Überprofil), dass diese mit dezenten Schlägen in die Hülsen eingeschlagen werden konnten. Ein zusätzliches Verschrauben ist nicht möglich, da der Verschiebemechanismus funktions- fähig bleiben muss.

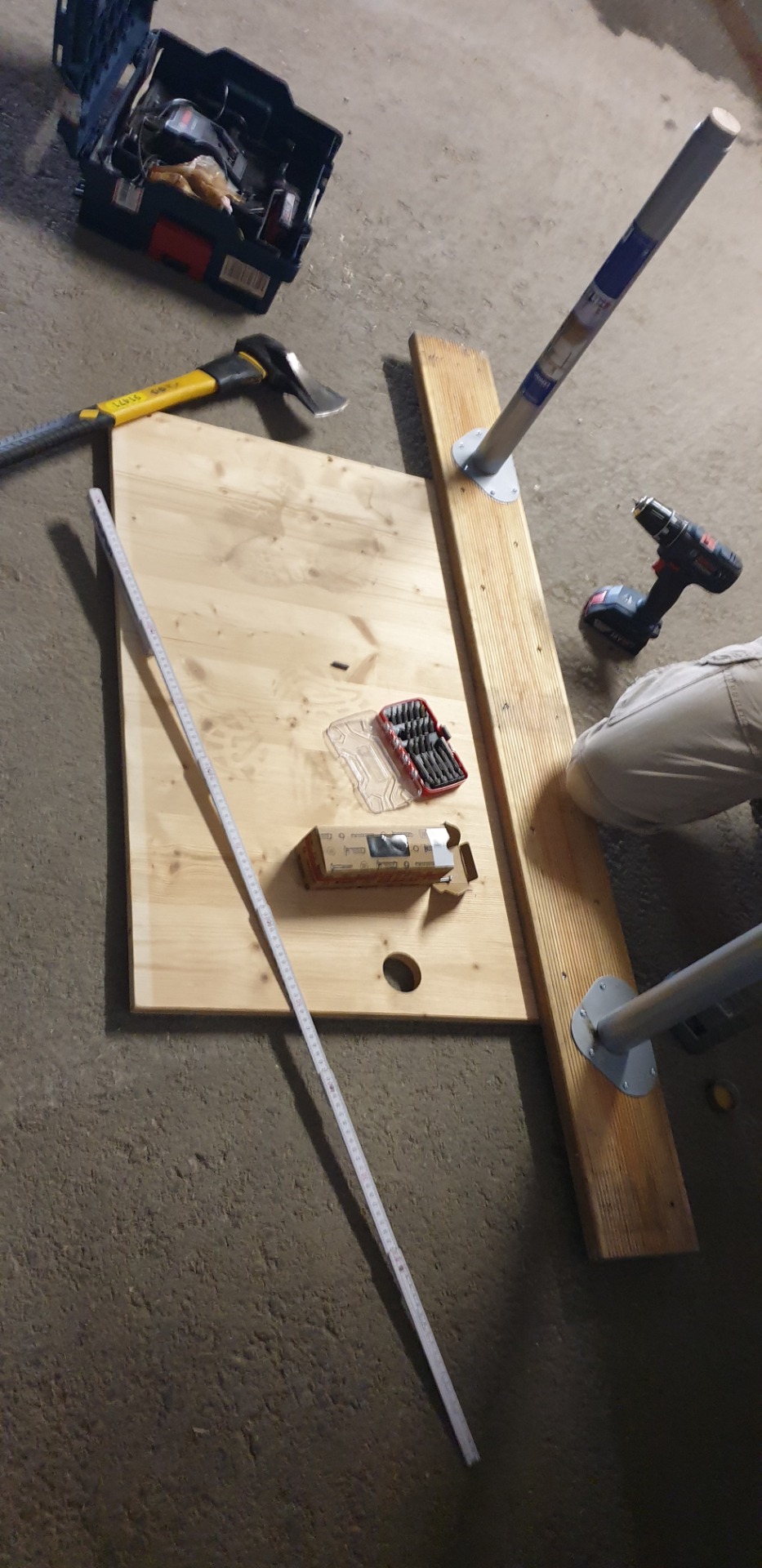

Grundgestell

Das Grundgestell sieht zugegebenermaßen recht wild aus. Dies hat 3 Gründe. Der erste Grund ist ganz einfach. Restholz - war halt schon da. Der zweite Grund ist jener, dass eine gewisse Höhe zum nachhaltigen Anschrauben der Beine vorhanden sein musste. Deshalb ist im Bereich der Beine eine "doppelte" Lage Holz vorhanden. Der dritte Grund ist jener, dass das Grundgestell eigenständig in der Box steht und die kompletten Einwirkungen des Fernsehers in "luftiger" Höhe durch eine ausreichend große Grundplatte aufgenommen werden müssen. Nachdem das Gestell aber "flexibel" sein soll (Gestell kann aus Box an jeden beliebigen Platz der Dachterrasse oder auch ausserhalb genutzt werden) war ein Verschrauben mit der Box nicht erwünscht.

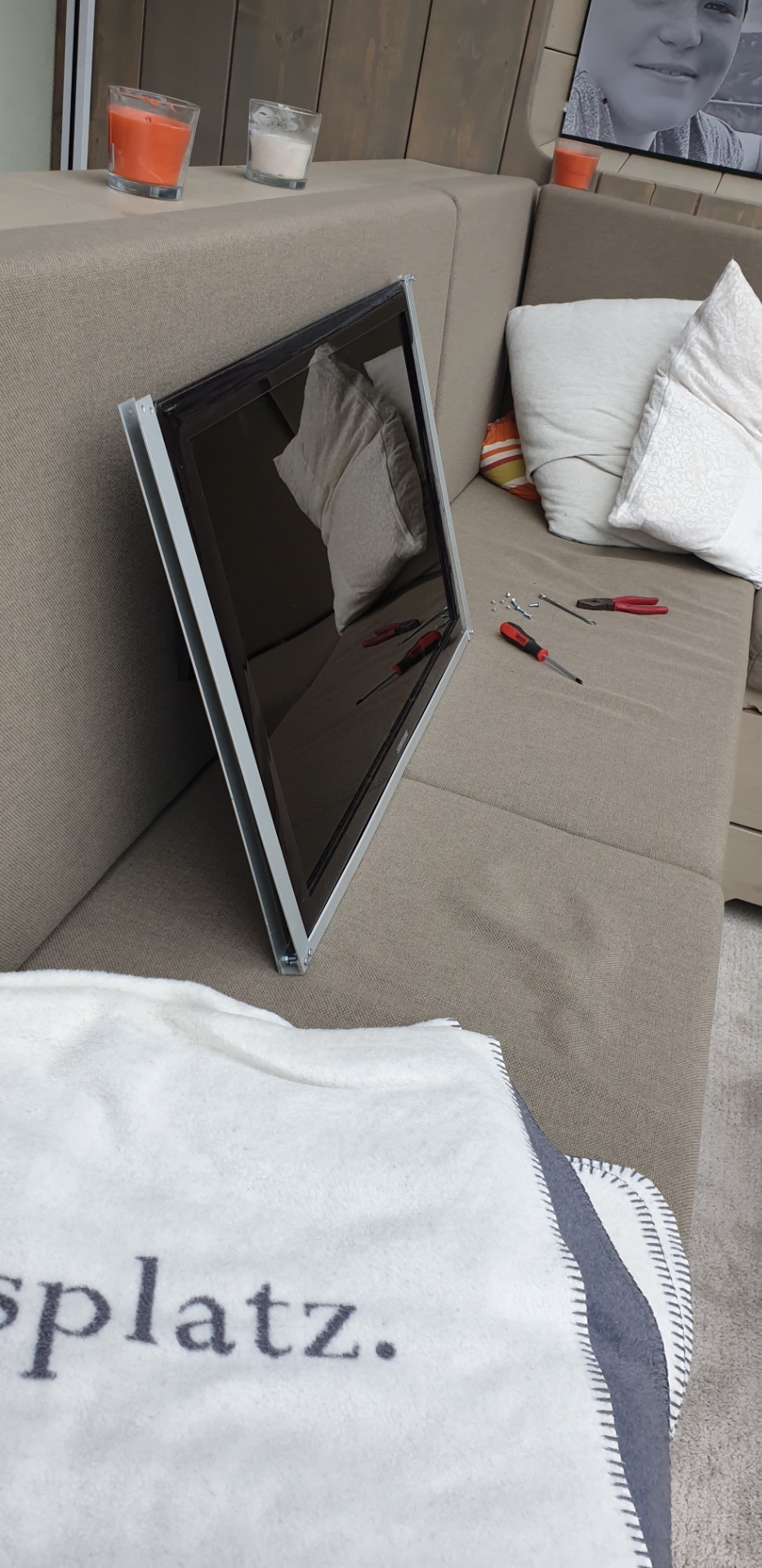

Alurahmen TV I

Um einen "Aufhängepunkt" am Fernseher zu erhalten, wurde ein Alurahmen um das Gerät gebaut. Die an der Rückseite angebrachte Halterung war für unseren Zweck ungeeignet, da bei Verwendung dieser Befestigungspunkte das ganze Konstrukt zu breit geworden wäre. Ziel war, eine sehr schmale Halterung zu bauen. Desweiteren wollten wir nur vertikale Lasten in unser Grundgestell einleiten. Daher war ein Aufhängen der Konstruktion in dieser Art erforderlich.

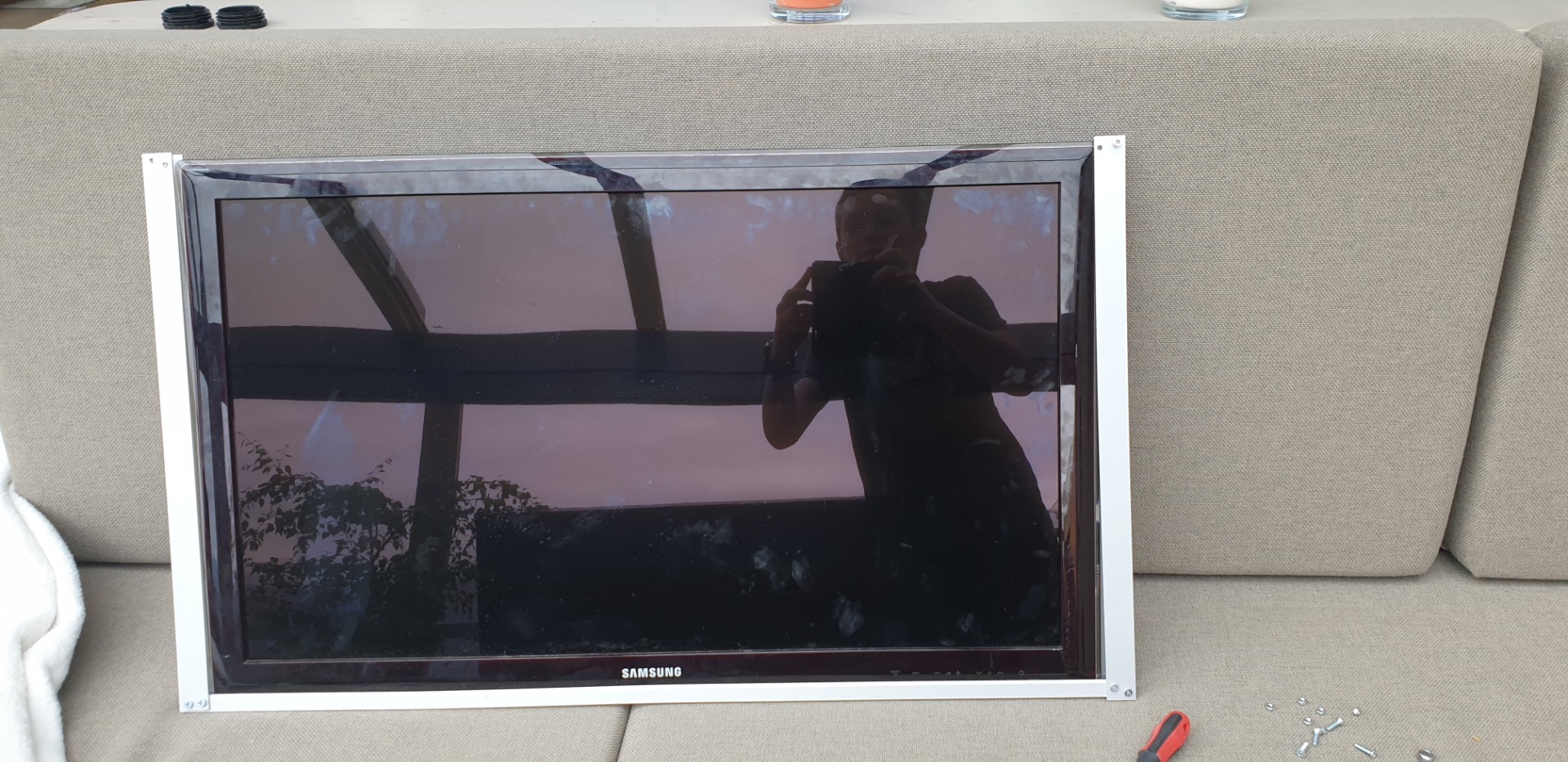

Alurahmen TV II

Der Alurahmen wurde seitlich aus flachen Alublechen sowie oben und unten mittels Alu-U-Profilen mittels Schraubverbindungen hergestellt.. Die U-Profile sorgen für die Stabilität.

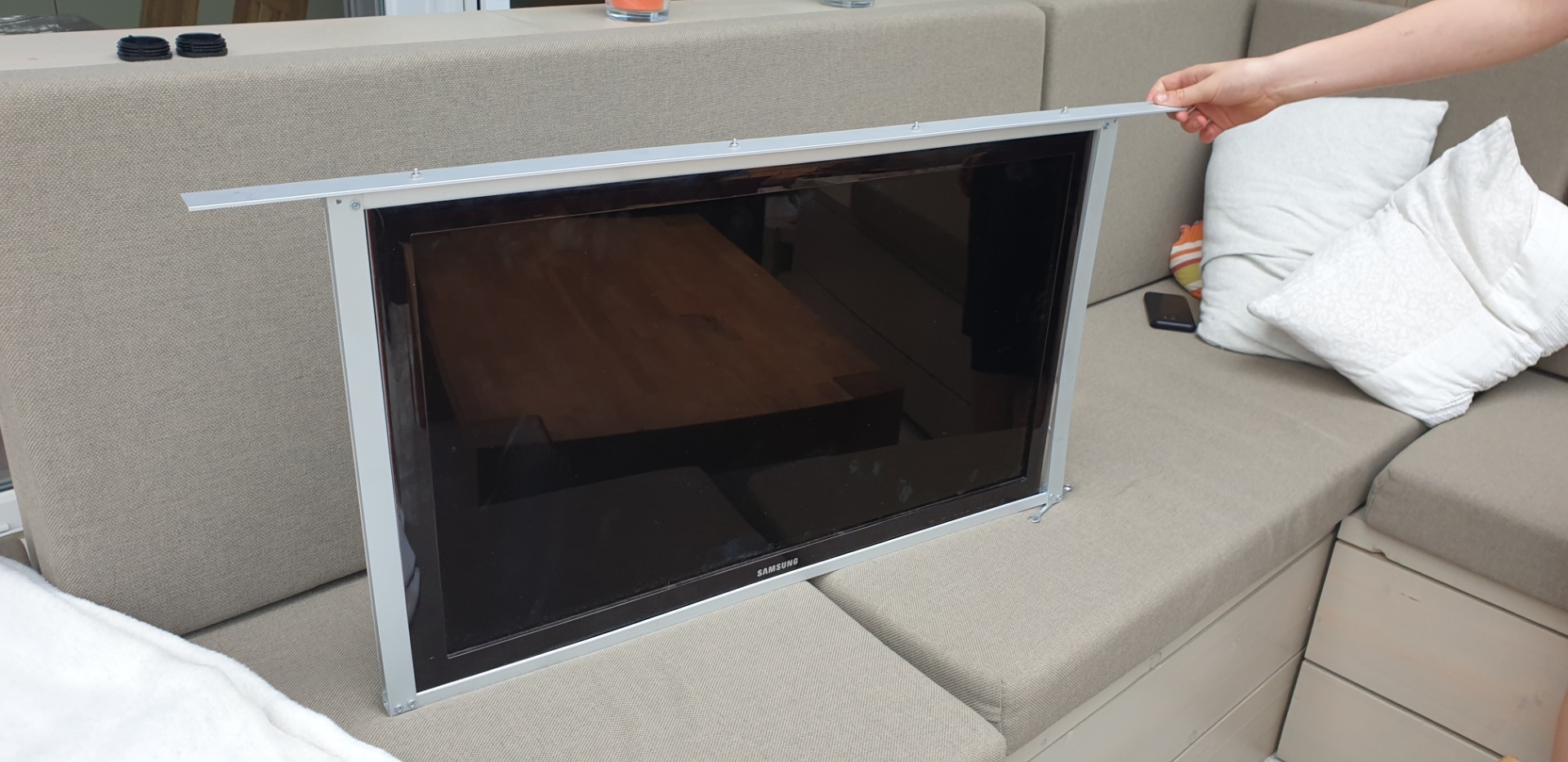

Alurahmen TV III

Am oberen Ende, direkt am U-Profil verschraubt, wurde ein 2mm dickes Alublech befestigt. An diesem Blech wird der TV dann am Grundgestell mittels einfacher Holzschrauben befestigt.

TV eingebaut

Beim genaueren Hinschauen fällt auf, dass sich das Alublech zwischen TV und Grundgestell ein wenig verbiegt. Ist grundsätzlich egal, kann aber irgendwann durch eine Versteifung des 2mm dicken Alubleches (gab leider keine dickeren) perfektioniert werden.

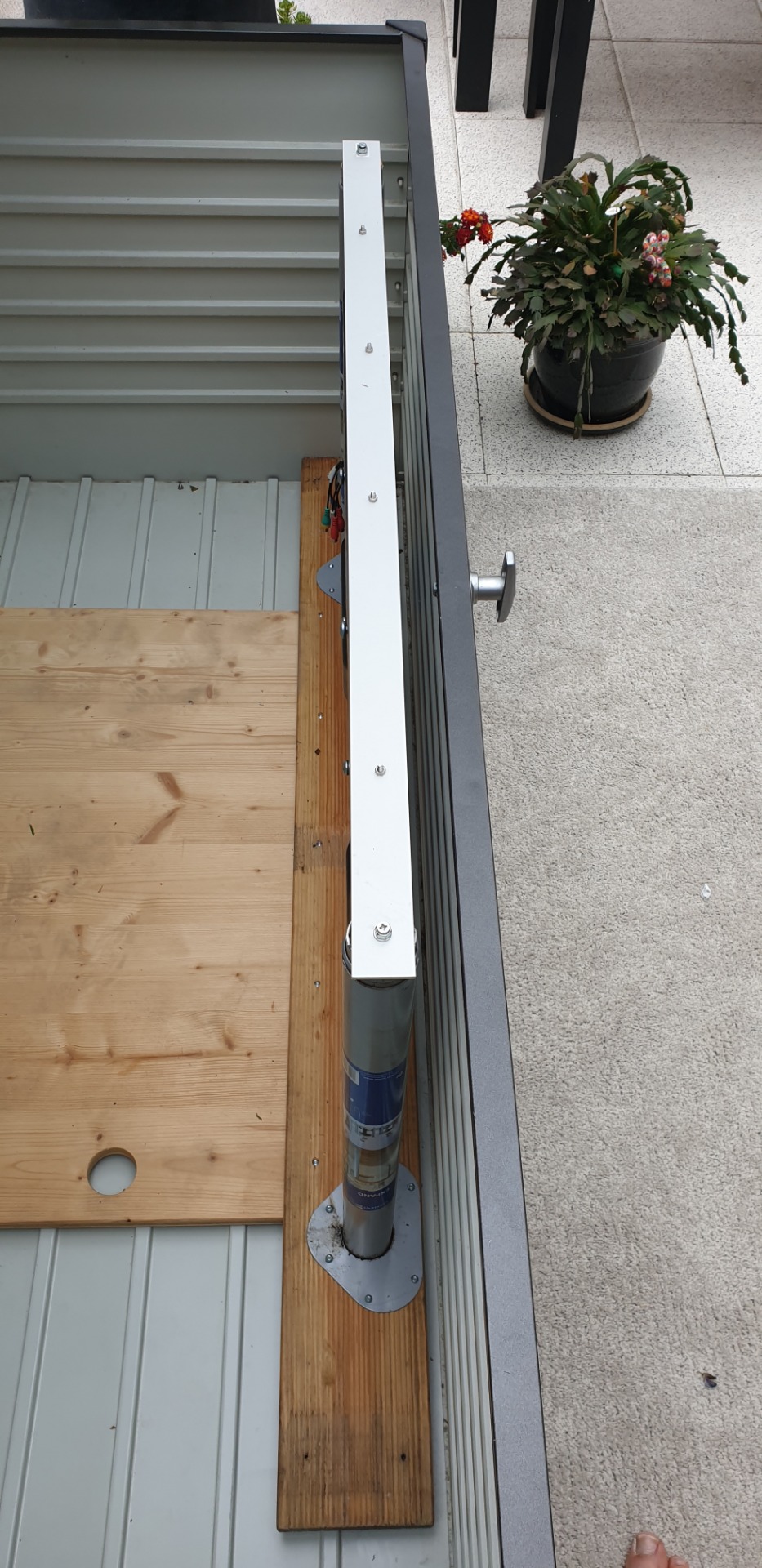

Detail I

In Summe werden nur weniger als 7 cm Platz von der Breite der Box beansprucht.

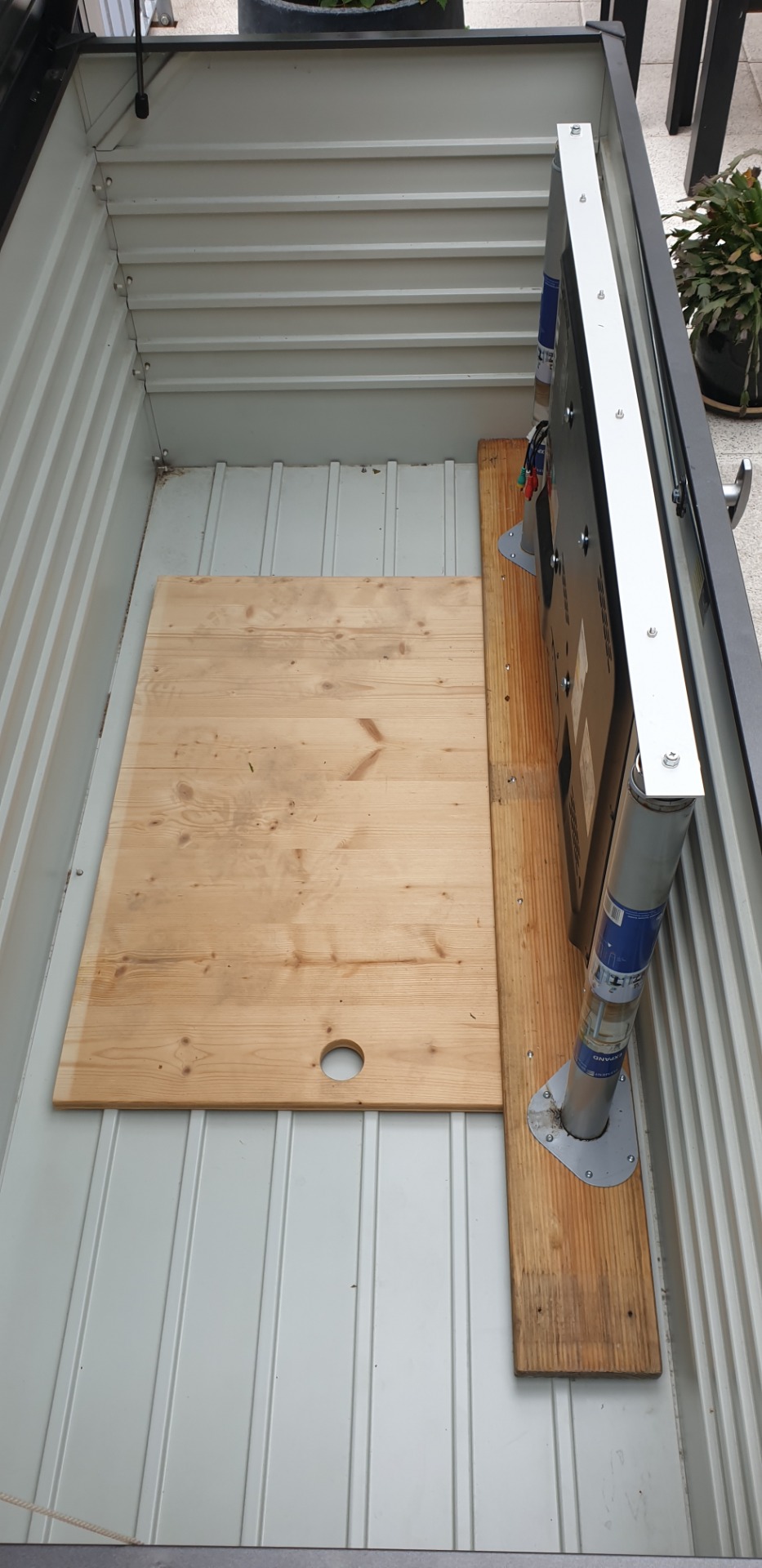

Detail II

Grundsätzlich könnte der benötigte Raum noch weiter reduziert werden, wenn die Fußplatten der Füße geringfügig "weggeflext" worden wären.

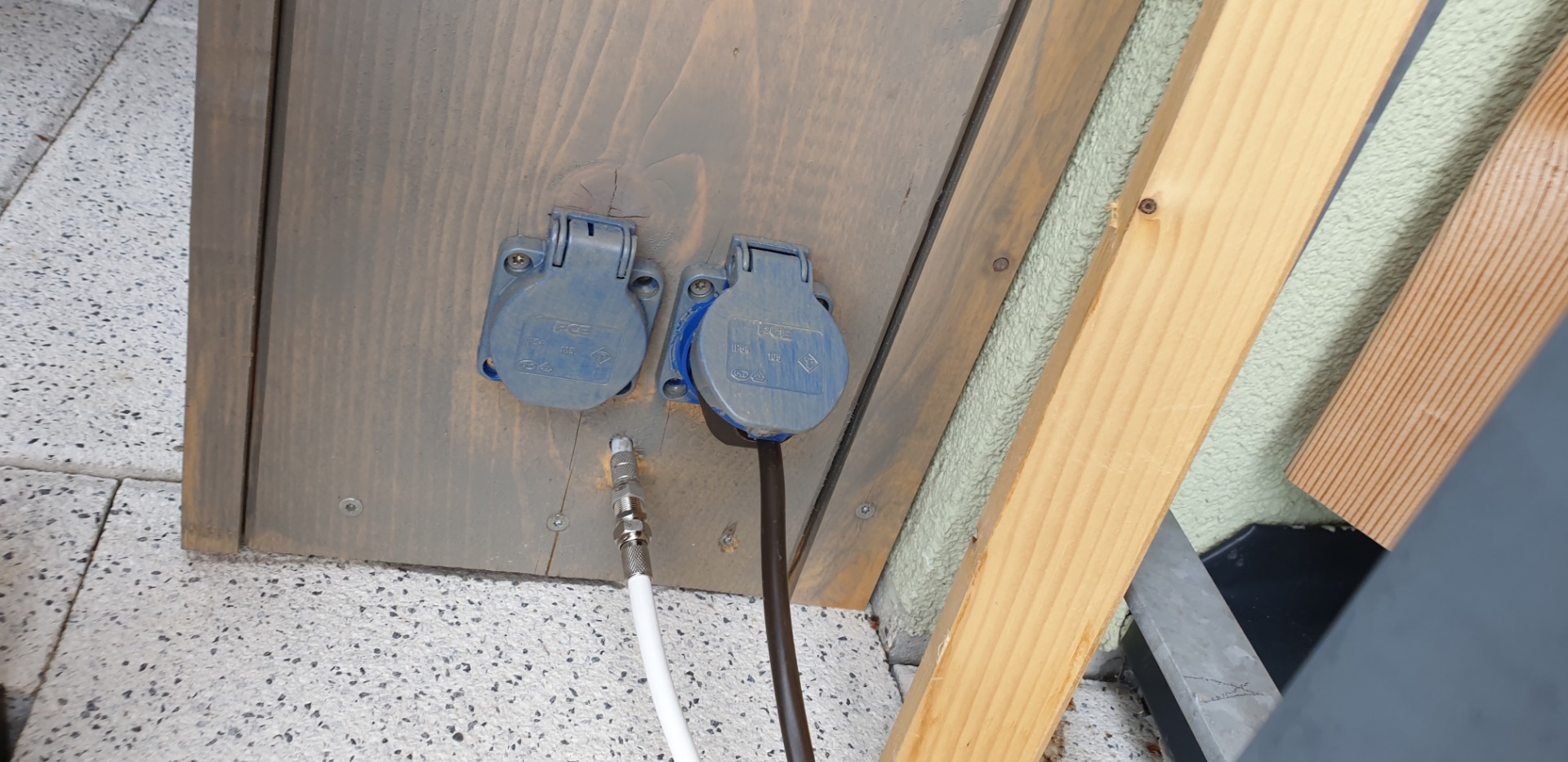

Strom in Box I

2 Löcher mussten wir nun doch in unsere Box bohren (1xStrom, 1xFernsehkabel).

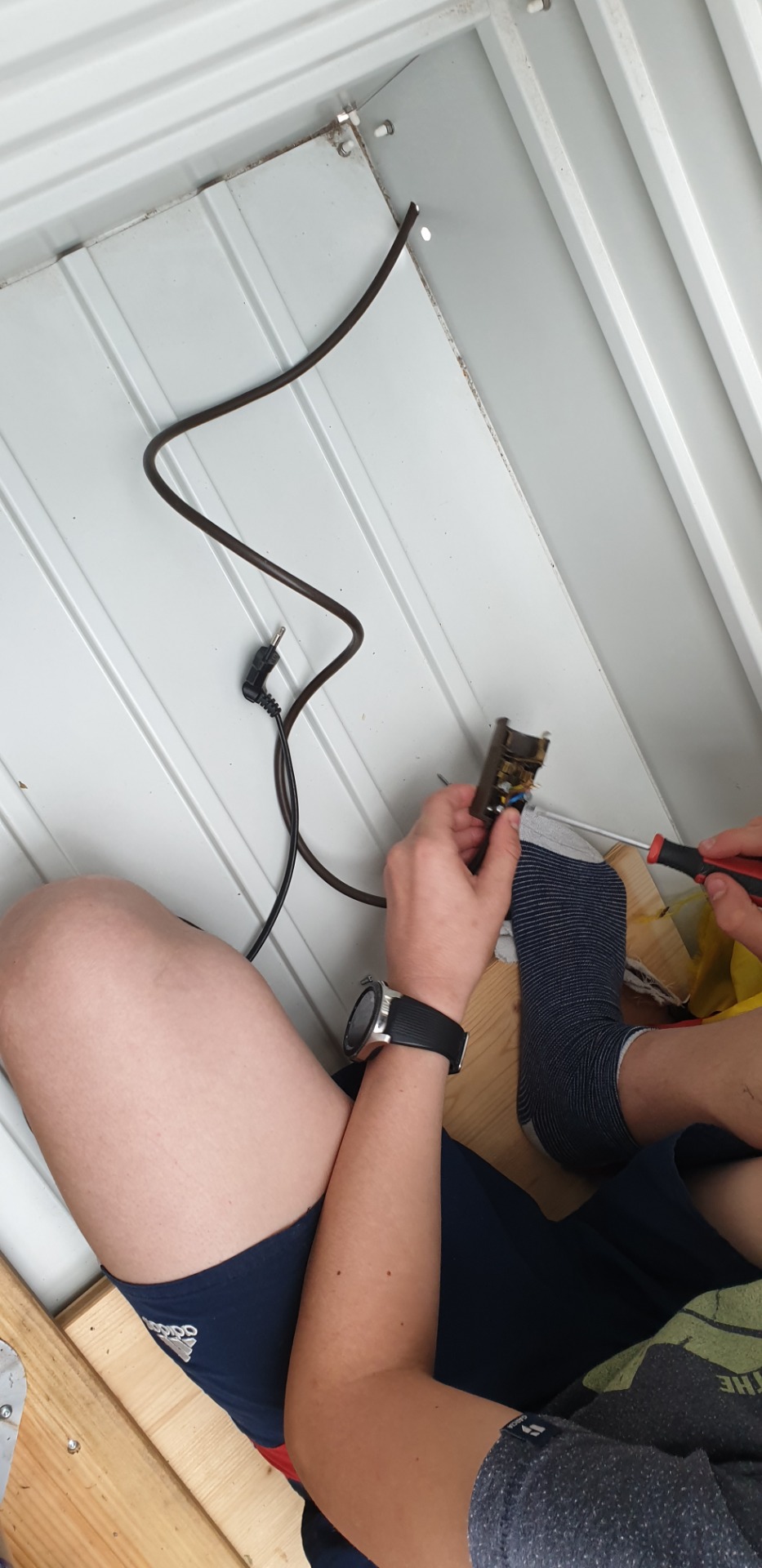

Strom in Box II

Der Strom/das Fernsehkabel wurde, wie in unserem Video/unserer Website dokumentiert in der Wandverkleidung bis ans "Ende" geführt. Dort konnten wir unsere Anschlüsse herstellen.

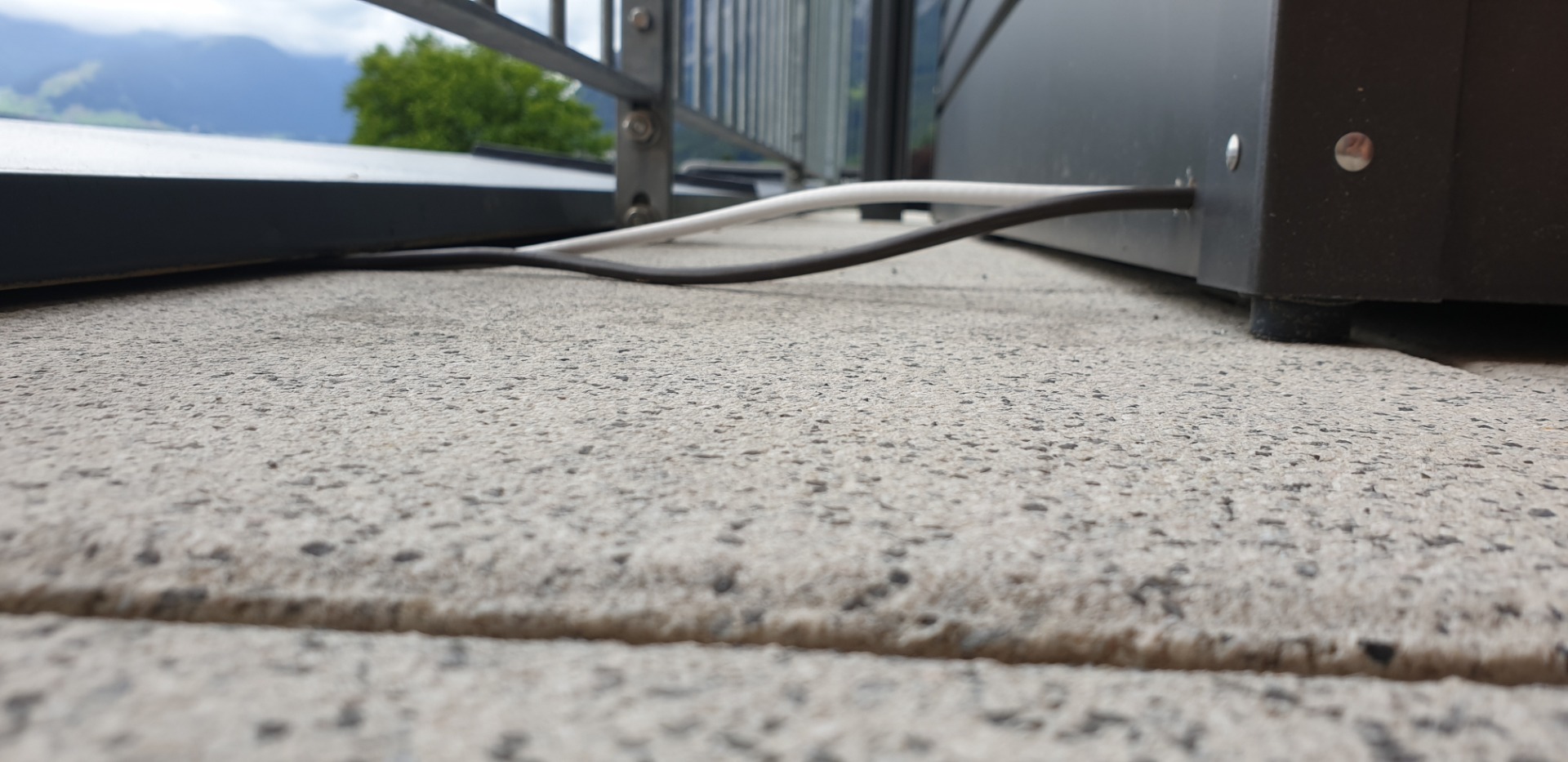

Strom in Box III

... von hinten!

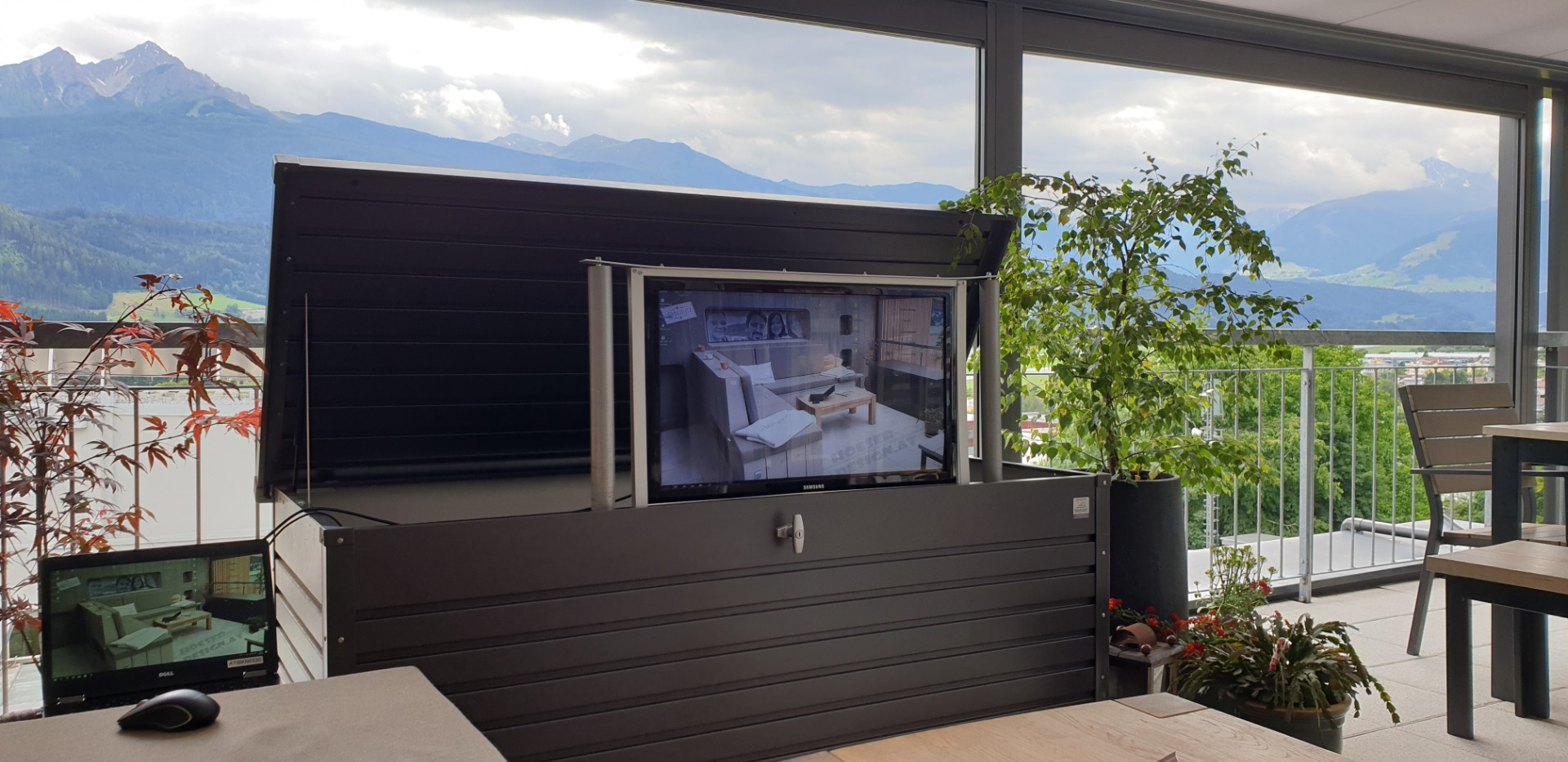

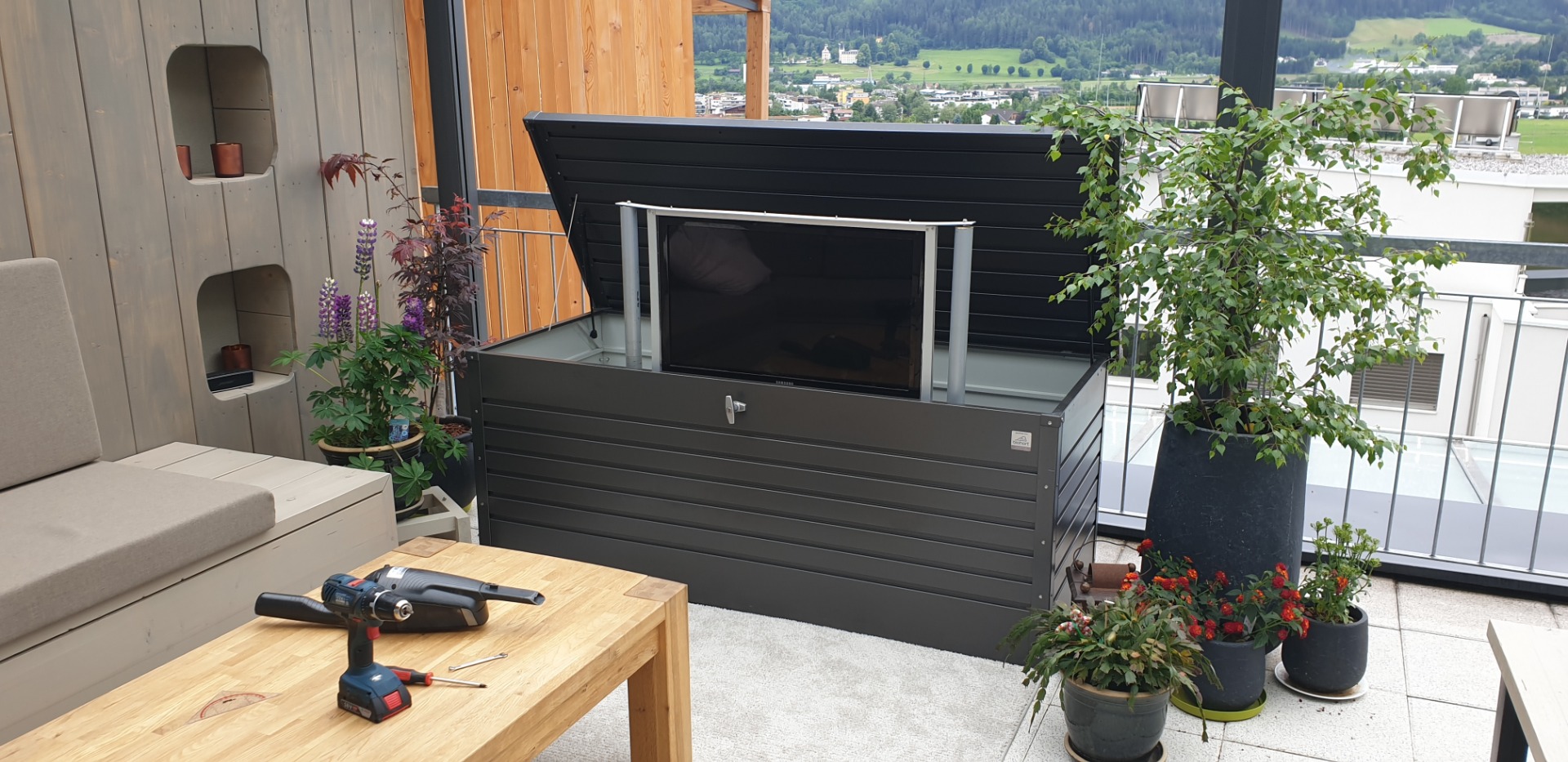

Fertig

Der Fernseher kann innerhalb kürzester Zeit durch eine Person aus der Box nach oben gezogen werden. Befestigt wird er, indem die Beine gedreht werden und somit der Konus in den Beinen verklemmt wird. Somit lässt sich auch erklären, warum der Abstand zwischen den Beinen und dem Fernseher rd. 10cm groß ist. So können leichter die Beine gedreht werden.

Video (ca.2 Min.)

mit allen wesentlichen Bauphasen!
